Сплит-система представляет собой климатическое оборудование, состоящее из двух блоков, соединенных коммуникациями. Рассмотрим конструкцию и принцип работы современных систем кондиционирования.
Содержание
Основные компоненты сплит-системы
Стандартная система включает следующие элементы:
- Наружный блок (компрессорно-конденсаторный агрегат)
- Внутренний блок (испарительный модуль)
- Фреоновые магистрали (медные трубки)
- Электрические кабели управления
- Дренажная система для отвода конденсата
Устройство наружного блока
| Компонент | Функция |
| Компрессор | Сжатие и циркуляция хладагента |
| Конденсатор | Охлаждение и конденсация фреона |
| Вентилятор | Обдув конденсатора |
| Четырехходовой клапан | Реверсирование цикла для обогрева |
Устройство внутреннего блока
Внутренний модуль содержит:
- Испаритель - преобразует жидкий хладагент в газ
- Вентилятор - создает поток охлажденного воздуха
- Фильтры грубой и тонкой очистки
- Блок электроники управления
- Горизонтальные и вертикальные жалюзи

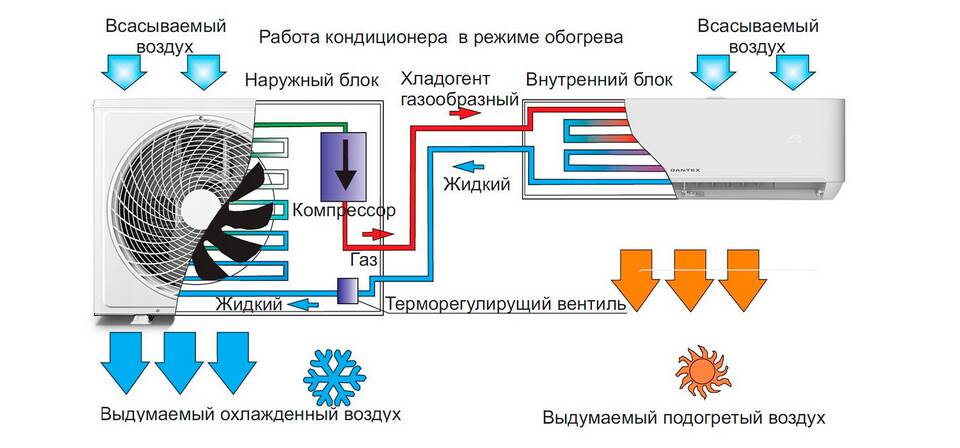

Принцип работы системы
- Компрессор наружного блока сжимает газообразный фреон
- Нагретый хладагент поступает в конденсатор
- Охлажденный жидкий фреон движется во внутренний блок
- В испарителе происходит резкое расширение и охлаждение
- Вентилятор прогоняет воздух через холодный теплообменник
Дополнительные элементы системы
| Элемент | Назначение |
| Капиллярная трубка | Дросселирование хладагента |
| Ресивер | Хранение избытка фреона |
| Дренажный насос | Принудительный отвод конденсата |
| Плата управления | Контроль всех параметров системы |
Особенности монтажа
Правильная установка требует:
- Точного расчета длины фреоновой трассы
- Качественной вакуумизации системы
- Правильного уклона дренажной трубки
- Защиты наружного блока от прямых осадков
- Обеспечения свободного воздухообмена
Современные сплит-системы представляют собой сложные климатические комплексы с электронным управлением. Понимание их устройства помогает правильно эксплуатировать оборудование и своевременно проводить техническое обслуживание.
