Создание спутниковой антенны требует понимания принципов работы параболических отражателей и точного соблюдения геометрических параметров. Рассмотрим процесс самостоятельного изготовления спутниковой тарелки.
Содержание

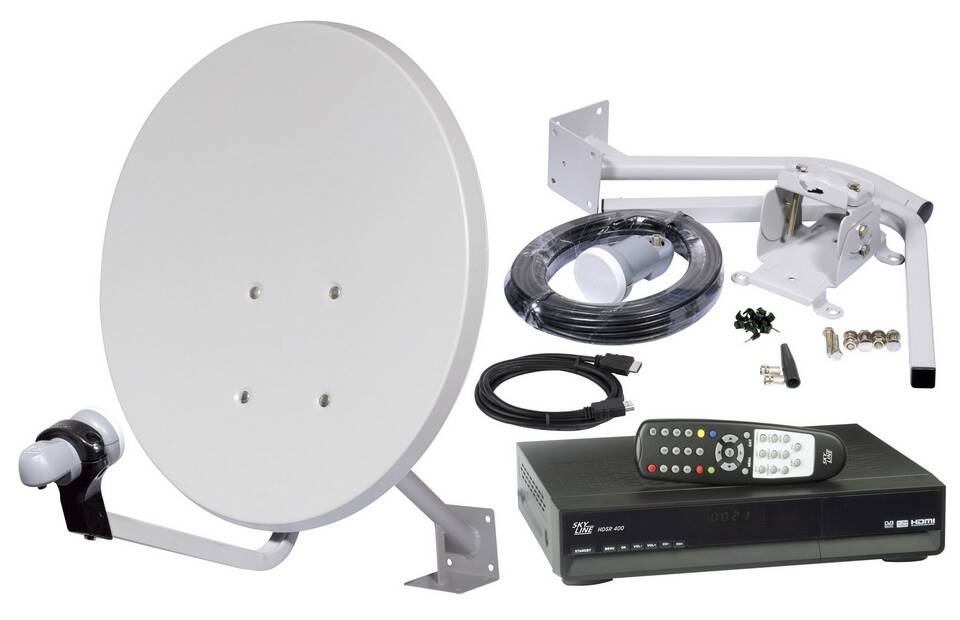

Основные компоненты спутниковой антенны
- Параболический отражатель (тарелка)
- Конвертер (LNB)
- Кронштейн и система крепления
- Регулировочные механизмы
- Кабель и разъемы
Материалы для изготовления
| Материал | Преимущества | Недостатки |
| Алюминий | Легкий, устойчив к коррозии | Дорогой, сложен в обработке |
| Сталь | Прочность, доступность | Тяжелый, требует защиты от ржавчины |
| Стеклопластик | Легкий, устойчив к погоде | Сложность изготовления параболы |
Пошаговая инструкция изготовления
1. Расчет параметров антенны
- Определите диаметр антенны (обычно 0.6-1.2 м)
- Рассчитайте фокусное расстояние по формуле: F = D²/(16×H)
- Где D - диаметр, H - глубина тарелки
2. Изготовление параболического отражателя
- Создайте шаблон параболы из фанеры
- Сформируйте каркас из металлических полос
- Обшейте каркас листовым металлом или сеткой
- Тщательно отполируйте отражающую поверхность
3. Сборка конструкции
| Этап | Описание |
| Крепление конвертера | Установите в фокусе параболы |
| Монтаж кронштейна | Обеспечьте жесткое крепление |
| Регулировочные механизмы | Добавьте возможность точной настройки |
Точность изготовления
- Отклонение формы от параболы не более 1-2 мм
- Гладкость отражающей поверхности (без вмятин)
- Точное расположение конвертера в фокусе
- Прочность конструкции при ветровой нагрузке
Тестирование и настройка
- Проверьте антенну на отсутствие деформаций
- Настройте направление по спутниковому сигналу
- Оптимизируйте положение конвертера
- Проверьте качество сигнала на разных каналах
Рекомендации по улучшению характеристик
- Используйте перфорированную поверхность для снижения ветровой нагрузки
- Примените защитное покрытие от коррозии
- Оптимизируйте форму краев для уменьшения боковых лепестков
- Используйте точные измерительные инструменты при сборке
Самостоятельное изготовление спутниковой антенны требует точности и аккуратности, но позволяет создать устройство с оптимальными параметрами для конкретных условий приема.
